Dalap GMSS – Lüftungsgitter für Spiro-Kanäle, zweireihig mit verstellbaren Lamellen

Das Dalap GMSS ist ein zweireihiges Lüftungsgitter aus verzinktem Stahl, das in Wickelfalzrohre eingebaut wird. Zwei Reihen verstellbarer Lamellen ermöglichen eine präzisere Ausrichtung des Luftstroms in horizontaler und vertikaler Richtung. Der umlaufende Dichtschaum sorgt für einen besseren Sitz des Gitters am Rohr und trägt zur Abdichtung der Verbindung bei. Das Gitter eignet sich sowohl für Zu- als auch für Abluftanwendungen.
Produktname Model EAN Verfügbarkeit Preis ohne MWSt. Preis mit MWSt. In den Warenkorb
Dalap GMSS 325x075 50040 4250622657533 30+ pcs. 14.49 € 17.24 €
shopping_cart
Dalap GMSS 425x075 50039 4250622657526 30+ pcs. 15.73 € 18.72 €
shopping_cart
Dalap GMSS 525x075 50041 4250622657540 2027-02-03 18.41 € 21.91 €
shopping_cart
Dalap GMSS 625x075 50045 4250622657588 10+ pcs. 20.87 € 24.84 €
shopping_cart
Dalap GMSS 425x125 50042 4250622657557 10+ pcs. 20.34 € 24.20 €
shopping_cart
Dalap GMSS 525x125 50044 4250622657571 30+ pcs. 23.90 € 28.44 €
shopping_cart
Dalap GMSS 825x125 50043 4250622657564 30+ pcs. 34.51 € 41.07 €
shopping_cart

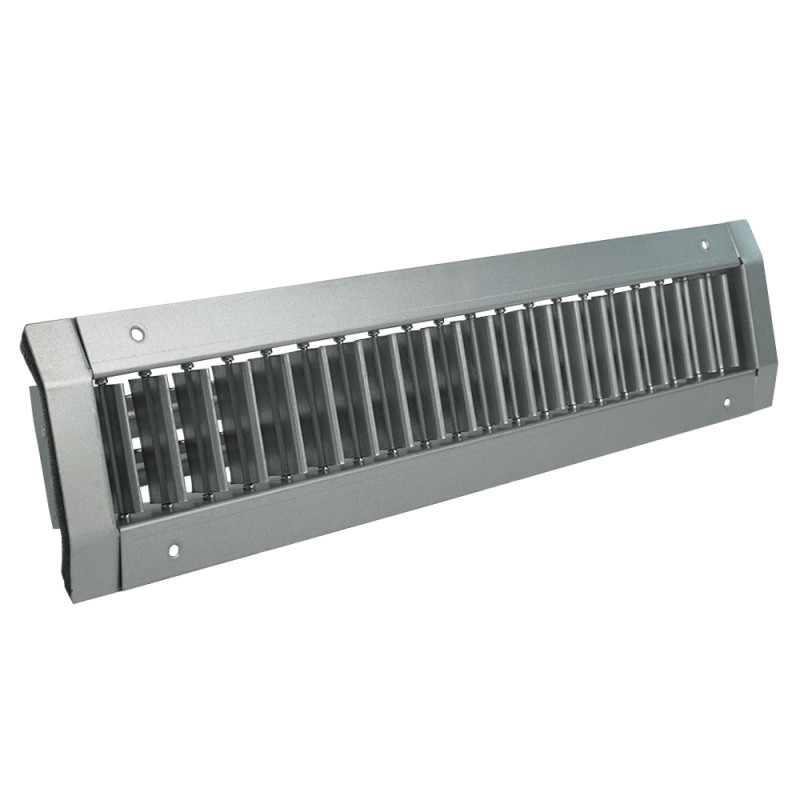

Das zweireihige Lüftungsgitter „Dalap GMSS” besteht aus verzinktem Stahl und ist für den Einbau in Wickelfalzrohre vorgesehen. Im Vergleich zur klassischen einreihigen Ausführung, bei der sich die Richtung des Luftstroms nur in einer Ebene verändern lässt, können Sie den Luftstrom hier dank zwei manuell verstellbarer Lamellenreihen sowohl horizontal als auch vertikal präzise lenken. Nach der Einstellung bleiben die Lamellen in der gewählten Position.

Das Gitter eignet sich insbesondere für Lüftungssysteme, die sichtbar sind. Solche Systeme sind beispielsweise in Restaurants, Bars, Garagen, Küchen, Produktionshallen, Geschäften und Lagerhallen zu finden.

Die wichtigsten Vorteile des zweireihigen Lüftungsgitters für Wickelfalzrohre „Dalap GMSS”

  •    · Zwei verstellbare Lamellenreihen zur präzisen Ausrichtung des Luftstroms
  •    · Möglichkeit zur horizontalen und vertikalen Ausrichtung
  •    · Geeignet für Zu- und Abluft
  •    · Abgewinkelte Form für eine einfache Montage an Rundrohren
  •    · Schaumdichtung für eine bessere Dichtheit der Verbindung

Einfache Montage, kostengünstige Lösung

Das Gitter Dalap GMSS ist für Wickelfalzrohre vorgesehen. Dank seines leicht abgewinkelten Profils passt sich das Gitter der Krümmung des runden Rohrs an und gewährleistet einen guten Sitz an dessen Oberfläche. Eine umlaufende Schaumdichtung trägt zur Abdichtung der Verbindung bei und dämpft gleichzeitig die Übertragung von Schwingungen zwischen Rohr und Gitter. Die in der Modellbezeichnung angegebenen Maße geben die erforderliche Größe der Einbauöffnung in mm an, nicht die Gesamtabmessungen des Gitters. Die Befestigung erfolgt mit selbstschneidenden Schrauben.

Das Luftauslassgitter wird direkt in das Spiralrohr eingebaut. Das ist eine ästhetische Lösung, die gleichzeitig den Materialverbrauch reduziert. An den Stellen, an denen Luft ab- oder zugeführt wird, werden keine weiteren Bögen oder T-Stücke mehr benötigt, um anschließend Lüftungsgitter oder Anemostate darauf zu montieren.






Dalap GMSS - Gitter

Konformitätserklärung

ModelAbmessungen (mm)
Gewicht
(kg)		Download
Dalap GMS 325x075  0,40  Detail
Dalap GMS 425x075 0,54  Detail

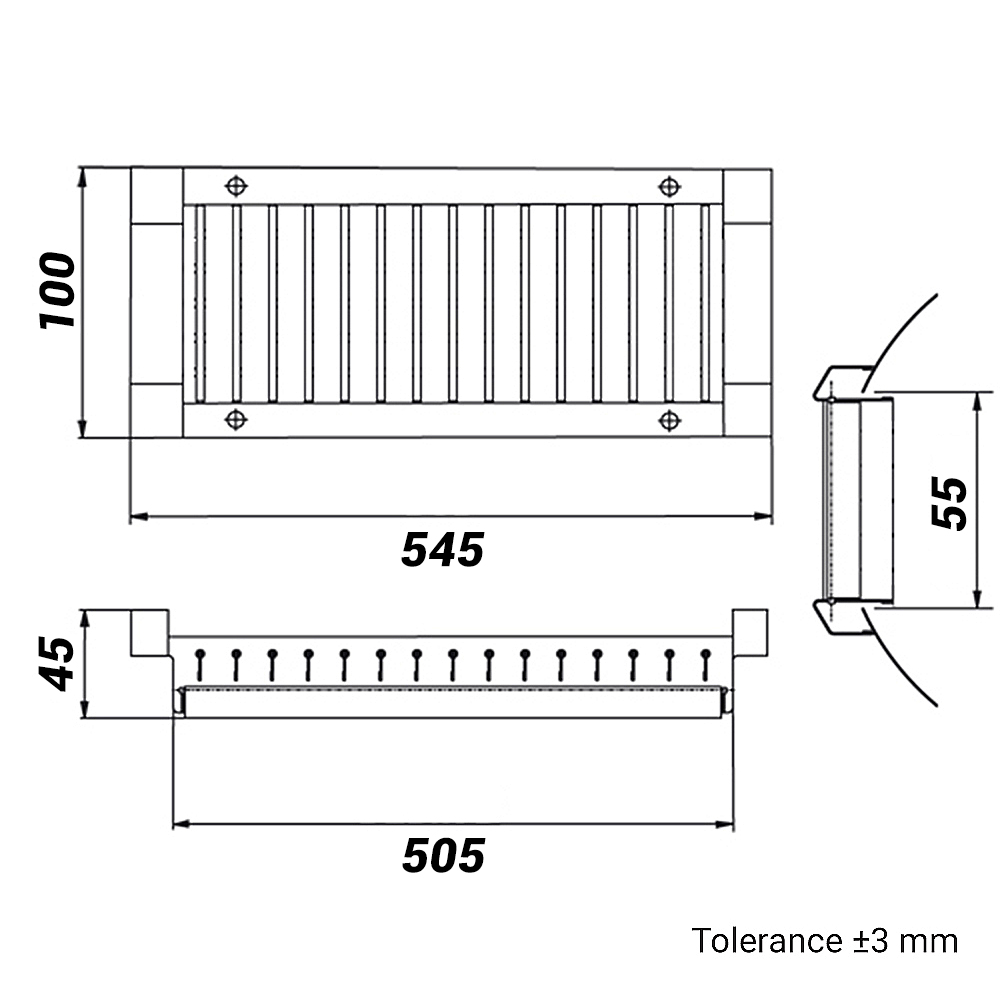

Dalap GMS 525x075  0,62  Detail
Dalap GMS 625x075 0,94  Detail

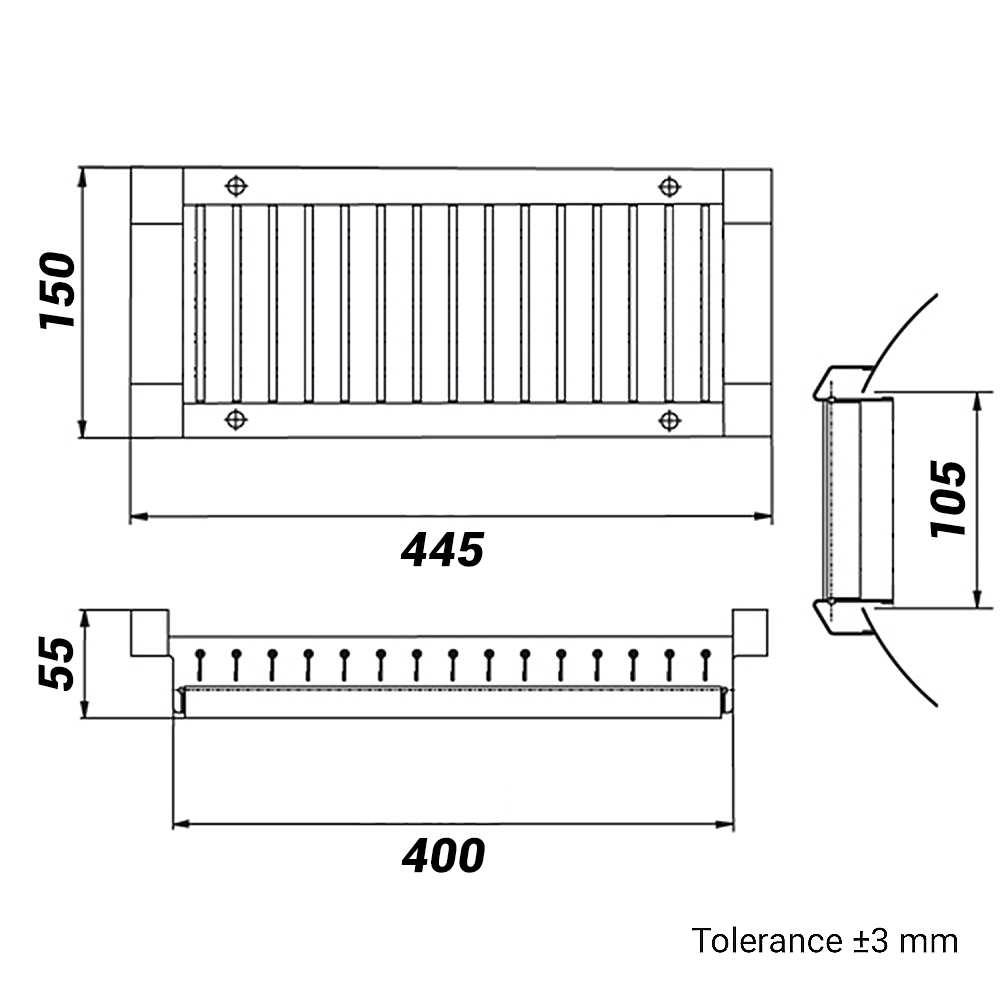

Dalap GMS 425x125  0,71  Detail
Dalap GMS 525x125 0,85  Detail

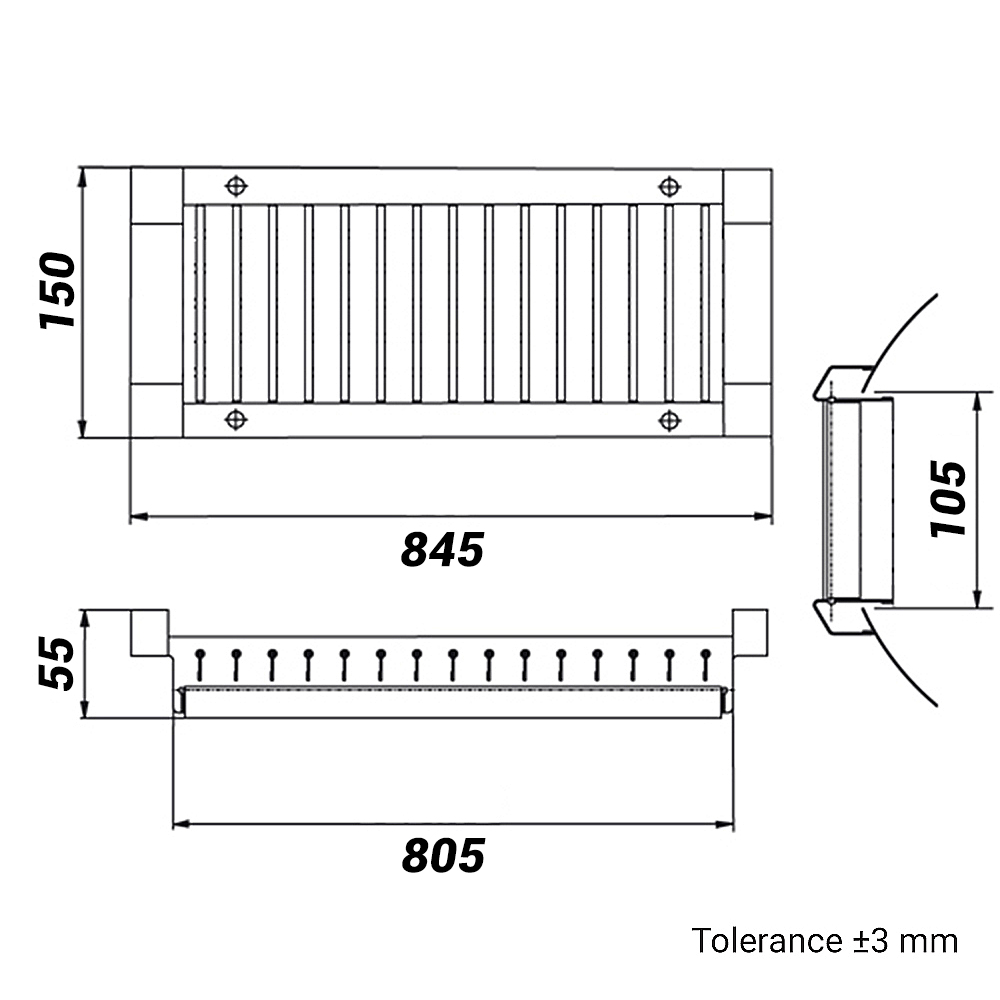

Dalap GMS 825x125  1,20  Detail
Model


Betriebs
Temperatur °C		Einsatzbereich


Material


Montage


Farbe


Befestigungssystem


Ausführung


Gewicht
(kg)
Dalap GMSS 325x075 -30 bis +100 für Zuluft oder Abluft verzinktes Blech in das Lüftungsrohr silber in die Rohrleitung mit einstellbaren Lamellen 0,40
Dalap GMSS 425x075 -30 bis +100 für Zuluft oder Abluft verzinktes Blech in das Lüftungsrohr silber in die Rohrleitung mit einstellbaren Lamellen 0,54
Dalap GMSS 525x075 -30 bis +100 für Zuluft oder Abluft verzinktes Blech in das Lüftungsrohr silber in die Rohrleitung mit einstellbaren Lamellen 0,62
Dalap GMSS 625x075 -30 bis +100 für Zuluft oder Abluft verzinktes Blech in das Lüftungsrohr silber in die Rohrleitung mit einstellbaren Lamellen 0,94
Dalap GMSS 425x125 -30 bis +100 für Zuluft oder Abluft verzinktes Blech in das Lüftungsrohr silber in die Rohrleitung mit einstellbaren Lamellen 0,71
Dalap GMSS 525x125 -30 bis +100 für Zuluft oder Abluft verzinktes Blech in das Lüftungsrohr silber in die Rohrleitung mit einstellbaren Lamellen 0,85
Dalap GMSS 825x125 -30 bis +100 für Zuluft oder Abluft verzinktes Blech in das Lüftungsrohr silber in die Rohrleitung mit einstellbaren Lamellen 0,94
